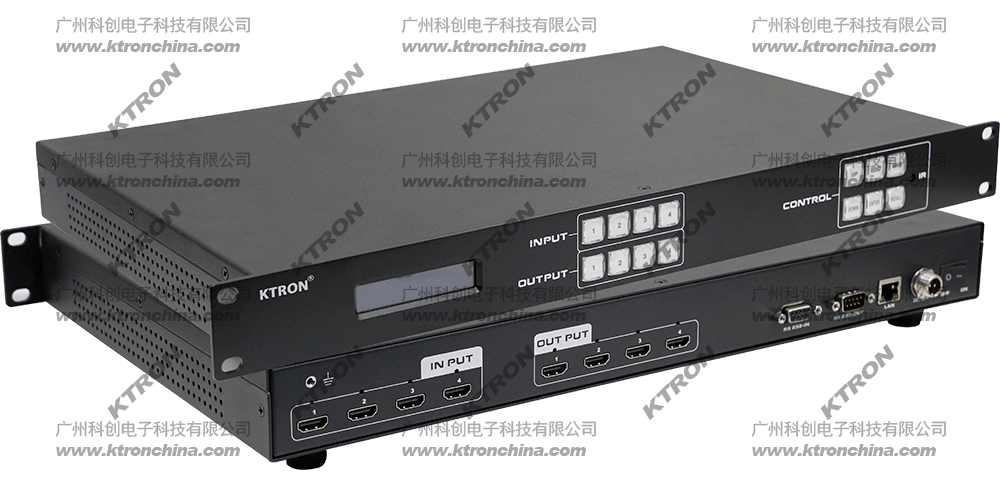

4进4出HDMI矩阵
4进4出HDMI矩阵

4进4出HDMI矩阵

HDMI矩阵是一款将HDMI信号与立体声音频信号同步或异步交叉快速切换到一路或多路通道输出的HDMI矩阵切换器;兼容DVI1.0、HDMI 1.4、HDTV,符合HDCP、CEA-861E标准,支持WEB浏览器控制,支持安卓,苹果APP控制。

产品介绍
HDMI矩阵|高清矩阵
MS44-HDMI
功能特点:

  1. 采用FPGA阵列式纯硬件技术架构,无操作系统
  2. 采用广电级处理芯片,最大传输速率6.75Gbps
  3. 智能EDID管理, 自动管理已连接设备之间的 EDID 通信
  4. 兼容DVI1.0、HDMI1.4、HDTV,符合HDCP、CEA-861E标准
  5. 真正的交叉切换,可以任意输入切换到任意输出
  6. 具有信号均衡补偿、修正、自动调节和时钟恢复功能,确保信号转换切换后无损耗,有效减少因为线路传输而导致的确定性抖动(ISI)
  7. 4路HDMI信号输入,4路HDMI信号输出
  8. 支持的音频格式:PCM, Dolby Atmos®, Dolby® TrueHD, Dolby Digital Plus™, Dolby Digital EX, Dolby Digital, DTS, Analog Stereo
  9. 支持4K信号(4096x2160@ 30 Hz),并向下兼容其他常见分辨率
  10. 前面板显示屏及带灯按键实时可视化反馈当前切换状态
  11. 具有轮循切换功能,能任意设定间隔时间和通道
  12. 具有32组场景存储功能,可通过前面板或中控调用切换
  13. 具有掉电记忆功能、带有断电现场保护功能及在线固件升级功能
  14. 内置RS-232通讯接口,支持中控、电脑及第三方设备控制
  15. 内置1路网络接口,支持Web浏览器/安卓/苹果/Windows应用程序对其无线控制
  16. 支持网络、串口、红外、面板多种控制方式
  17. 国际标准电源(AC100~AC240V,50/60Hz)
产品规格:
视频
输入/输出接口类型 female HDMI-A
最大数据速率 6.75Gbps (每图像通道2.25Gbps)
支持分辨率 4K(4096x2160)@ 30Hz, UHD(3840x2160)@30Hz 向下兼容其他分辨率
位深 12bit
控制方式 前面板按钮,红外遥控发送器,RS−232, 以太网.
最大传输延时 5nS(±1nS)
切换速度 200 ns(最长时间)
RS-232控制接口
串行控制接口 RS-232, 9-针母 D型 接口
波特率与协议 波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位
串行控制口结构 2 = TX, 3 = RX, 5 = GND
以太网控制接口
以太网控制接口 RJ-45母接口
以太网控制协议 TCP/IP
以太网控制速率 自适应100M或1000M,全双工或半双工
规格
电源 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
温度 储存、使用温度:-20℃~ +70°C
湿度 储存、使用湿度:10% ~ 90%
平均故障间隔时间 30,000 小时
质保 1年免费保修,终生维护
